분말 기반 음료 생산 라인에 혼합 탱크 통합하기

분말 기반 음료 생산 라인에 혼합 탱크를 적용하려면 후속 배치 사이에 주어진 시간 안에 레시피를 적시고, 분산시키고, 수화할 수 있어야 합니다. 탱크 용량부터 선택하면 저장 공간은 충분하지만 혼합 성능이 부족하거나 거품이 과도하게 발생하거나 이송 시스템이 생산 흐름을 유지하지 못하는 라인이 될 수 있습니다.

따라서 통합 설계는 배합과 전체 배치 일정에서 시작해야 합니다. 분말 투입, 수화, 온도 조정, 품질 검사, 배출, 세척은 모두 장비 가동 시간을 차지합니다. 설계 시 저온살균, 균질화, 중간 저장 또는 충전 등 다음 공정의 요구사항과 이러한 작업을 조율해야 합니다.

탱크 용량을 산정하기 전에 레시피 범위를 정의하세요

“분말 기반 음료”에는 특성이 크게 다른 원료가 포함됩니다. 설탕은 적절한 조건에서 쉽게 용해될 수 있지만, 코코아는 분산 및 현탁이 필요합니다. 단백질 분말은 거품이 생길 수 있어 제어된 수화가 필요하며, 하이드로콜로이드는 액체가 중심부에 도달하기 전에 외부 표면이 수화되면 겔 막으로 둘러싸인 덩어리를 형성할 수 있습니다. 쉽게 용해되는 한 가지 레시피를 기준으로 설계한 탱크가 전체 제품군에 적합하다는 뜻은 아닙니다.

장비 사양에는 가장 까다로운 배합 조건을 명시해야 합니다.

• 초기 액체 투입량을 포함한 최소 및 최대 배치 용량.
• 분말 투입량, 투입 속도 및 가공 중 도달하는 점도.
• 필요한 온도 범위와 원료의 가열 노출에 대한 제한.
• 허용 가능한 거품, 혼입 공기, 미분산 입자 및 침전 수준.
• 수화 시간과 배치 출하를 위한 측정 가능한 종료 기준.

이러한 조건은 모터 출력 이상의 요소를 결정합니다. 초기 투입량이 적더라도 임펠러가 충분히 잠겨야 합니다. 점도가 높아지면 순환 및 배출 특성이 달라집니다. 거품과 분말 투입 중 일시적인 부피 증가는 최종 음료 용량 외에 추가 헤드스페이스를 필요로 합니다. 탱크의 총 용량과 실제 사용 가능한 작업 용량을 구분해 명시하세요.

배치 크기도 생산 일정에 맞아야 합니다. 예를 들어, 사용 가능한 배치 용량이 2,000리터이고 전체 사이클이 90분이면 추가 가동 중단 시간을 고려하기 전 평균 생산량은 시간당 약 1,333리터입니다. 준비된 제품을 공급할 다른 수단이 없다면 시간당 2,000리터를 요구하는 후속 공정을 지속적으로 지원할 수 없습니다. 버퍼 탱크는 중단을 보완할 수 있지만 지속적인 용량 부족을 해결하지는 못합니다.

분말 적심과 벌크 혼합을 구분하세요

완제품 음료를 성공적으로 순환시키는 교반기라도 건조 원료를 혼입하는 데는 어려움을 겪을 수 있습니다. 벌크 순환은 탱크 안에서 물질을 이동시키고, 적심은 액체가 분말 표면에 닿도록 하며, 분산은 응집체를 분해하고, 수화에는 적절한 조건에서의 시간이 필요합니다. 이러한 기능을 서로 대체 가능한 것으로 취급해서는 안 됩니다.

적당한 투입량의 용해가 쉬운 원료라면 순환이 잘 이루어지는 탱크에 제어된 속도로 투입하는 것만으로 충분할 수 있습니다. 적심이 어려운 분말에는 인라인 분말 유도 시스템이나 로터-스테이터 믹서가 적합할 수 있습니다. 점도로 인해 순환이나 벽면 열전달이 제한되는 경우 앵커형 또는 스크레이퍼형 교반 장치가 필요할 수 있습니다. 일률적으로 고전단을 요구하기보다 배합 시험 결과에 따라 장비를 선정해야 합니다.

전단이 강할수록 항상 더 좋은 것은 아닙니다. 부적절한 운전 조건에서는 제품 온도가 상승하거나 공기 혼입이 늘어날 수 있으며, 전단에 민감한 구조가 변할 수도 있습니다. 강한 분산이 필요한 경우에는 분말 혼입 중에 이를 적용한 다음, 수화가 완료될 때까지 혼합 강도를 낮추는 방식이 유용합니다.

분말 공급 속도도 설계의 일부입니다. 액체가 분말을 적셔 운반할 수 있는 속도보다 빠르게 공급하면 분말이 액체 표면에 뜬 채 뭉칠 수 있습니다. 투입 순서, 공급 속도 한계, 액체 온도 및 믹서 운전 범위를 함께 설정하세요. 포대를 투입할 때는 안전한 접근과 적절한 분진 제어가 필요하며, 분진 폭발 위험은 실제 원료와 취급 조건을 기준으로 평가해야 합니다.

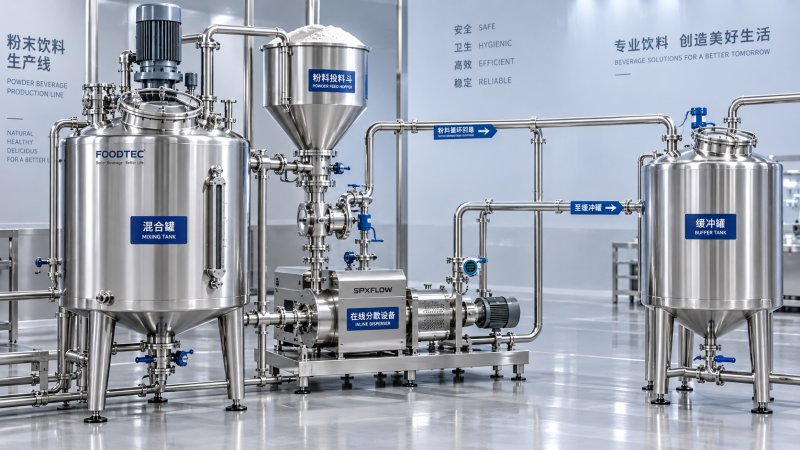

일반적인 공정 경로는 처리수 투입, 제어된 분말 투입, 선정된 분산 장치를 통한 재순환, 탱크 내 수화, 배치 출하, 후속 공정으로의 이송 순입니다. 배관 구성은 재순환과 정방향 이송 경로를 구분하여, 공정이 완료되지 않은 음료가 필요한 혼합 단계를 우회하지 않도록 해야 합니다.

후속 공정에 맞춰 이송을 설계하세요

혼합 탱크의 배출구는 단순한 노즐 연결부가 아니라 운전상의 경계입니다. 수용 장비에는 안정적인 입구 압력, 제한된 공기 함량, 지정된 온도 또는 특정 입자 크기가 요구될 수 있습니다. 펌프와 이송 배관을 선정하기 전에 이러한 요구사항을 확인하세요.

펌프의 운전 조건은 예상되는 최고 점도의 음료와 밸브, 스트레이너, 열교환기 및 고도 차를 포함한 전체 이송 경로의 저항을 반영해야 합니다. 특히 따뜻한 액체, 낮은 탱크 액위 또는 거품이 생기는 제품의 경우 이용 가능한 흡입 조건을 확인하세요. 모터를 더 크게 해도 불충분한 흡입 조건이나 배관 내 공기 유입 문제는 해결되지 않습니다.

후속 공정이 배치 사이에 멈출 수 없다면 위생형 밸런스 탱크나 버퍼 탱크를 사용해 혼합과 이송을 분리할 수 있습니다. 탱크 용량은 보완해야 하는 중단 시간과 생산 속도를 고려해 산정해야 합니다. 또한 체류 시간 증가, 세척 부담 및 침전 가능성이 생기므로 교반 또는 재순환 필요성을 별도로 평가해야 합니다.

음료 장비를 재사용할 때도 새 장비를 구매할 때와 같은 점검이 필요합니다. 산업용 맥주 양조 장비와 같은 패키지에는 탱크와 공정 유틸리티가 포함되지만, 양조 용량만으로 분말 혼합에 적합하다고 판단할 수는 없습니다. 임펠러 형상, 최소 운전 액위, 분말 투입 방식, 배수 및 세척 접근성을 해당 용도에 맞게 검토해야 합니다.

위생 설계와 유틸리티 수요를 배치 계획에 반영하세요

CIP 포트가 있는 탱크라고 해서 설치 전체를 세척할 수 있는 것은 아닙니다. 세척액이 교반기, 축과 씰 주변, 분말 투입구, 계기 연결부 및 세척이 어려운 표면에 도달해야 합니다. 의도하지 않은 잔류 공간이 생기지 않도록 탱크와 연결 배관에서 제품이 배수되어야 합니다.

단백질, 지방 및 하이드로콜로이드 잔류물은 단순한 설탕 용액과 다른 세척 조건이 필요할 수 있습니다. 세제 농도, 온도, 순환 조건 및 접촉 시간을 포함하여 실제 오염물에 맞는 세척 순서를 정의하세요. 공급업체와 세척 장치 요구사항 및 회수 용량을 확인한 다음, 시운전 중 세척 범위와 성능을 검증하세요.

분말 유도 장비는 부분적으로 적셔진 침전물이 공급구나 주 액체 회로 외부의 연결부에 남을 수 있으므로 특히 주의해야 합니다. 건조 분말 취급 영역과 습식 공정 세척 영역을 명확히 구분하여 건조 상태를 유지해야 하는 곳으로 습기가 유입되지 않도록 해야 합니다.

유틸리티는 각 장비의 개별 정격만이 아니라 동시 사용 시의 수요를 기준으로 평가해야 합니다. 라인 전체에서 가열, 냉각, 혼합 및 세척이 겹칠 수 있습니다. 전력 용량, 온수 또는 증기 공급, 냉각 용량, 필요한 경우 압축 공기 및 배수 시설을 확인하세요. 설치 도면에는 씰 교체, 믹서 분리, 계기 정비 및 안전한 분말 투입을 위한 접근 공간을 포함해야 합니다.

장비 간 인터페이스의 제어 동작을 명시하세요

교반기 속도만 자동화하면 중요한 공정 위험을 제어할 수 없습니다. 분말 투입 전에 액체가 충분히 채워졌는지 확인하고, 필요한 순환 조건을 유지하며, 온도 한계를 준수하고, 배치가 출하 기준을 충족할 때까지 배출을 방지하도록 시퀀스를 구성해야 합니다.

유용한 인터록에는 저액위 시 믹서 보호, 분말 유도 전에 재순환 유량 확인, 고온 보호, 이송 전 수용 설비의 처리 가능 용량 확인이 포함됩니다. 의도하지 않은 연결을 방지하도록 제품 경로와 세척 경로도 제어해야 합니다. 잘못된 경로 설정이 오염 또는 공정상 중대한 위험을 초래하는 경우 밸브 위치 피드백을 명시해야 합니다.

계측기는 배합 특성에 적합해야 합니다. 굴절계 측정값은 적절한 용존 고형분 시스템에서 농도 제어에 활용할 수 있지만, 현탁 원료가 있으면 해석이 복잡해집니다. 전도도는 모든 경우에 적용 가능한 농도 측정값이 아닙니다. 일부 레시피는 출하 전에 점도, pH, 분산 상태 또는 고형분 함량을 시료 채취로 확인해야 합니다.

노즐 위치, 연결 유형, 압력 및 온도 한계, 유틸리티 용량, 제어 신호, 펌프·밸브·배관·소프트웨어에 대한 책임을 포함하는 공통 인터페이스 문서에 공급업체의 책임 범위를 명확히 명시하세요. 이를 통해 탱크 공급업체와 라인 통합업체의 작업 범위 사이의 공백이 설치 지연으로 이어지는 것을 방지할 수 있습니다.

물만이 아니라 제품으로 시운전하세요

물 시험으로 누설 여부, 배관 경로, 계기 응답 및 기본적인 기계 작동을 확인할 수 있습니다. 그러나 생산 점도에서의 분말 혼입, 거품 제어, 수화 또는 배출 성능을 입증할 수는 없습니다.

인수 시험에는 적심이 어려운 배합, 고점도 배합, 거품에 민감한 배합 및 최소 운전 용량 등 서로 다른 제약 조건을 가진 레시피가 포함되어야 합니다. 시험 전에 총 사이클 시간, 분산 품질, 농도 균일성, 온도 제어, 배출 후 잔류량 및 세척 성능을 포함한 측정 가능한 인수 기준을 합의하세요.

후속 이송과 세척, 중단 후 복구를 포함하여 전체 시퀀스를 시험하세요. 분말 공급 중단, 재순환 손실 또는 수용 탱크 사용 불가 상황에서도 공정이 정의된 상태를 유지해야 합니다. 혼합은 미생물을 사멸시키는 단계가 아닙니다. 수화 온도, 유지 시간 및 후속 처리는 검증된 식품 안전 공정과 일치해야 합니다.

합의된 일정 안에 반복 가능한 제품 조제, 허용 가능한 이송 동작 및 효과적인 세척을 입증한 경우에만 설치 설비를 생산에 투입하세요. 그래야 탱크 용량이 라인 성능을 대신하는 요소가 아니라, 검증된 성능 요소 중 하나가 됩니다.
