음료 장비 RFQ에 포함해야 할 블렌딩 탱크 인수 시험

블렌딩 탱크 RFQ에는 합의된 혼합 시간 내 균일한 조성, 세척 가능한 제품 접촉면, 누출 없는 구조, 필요한 경우 안정적인 온도 제어 등 측정 가능한 공정 결과를 기준으로 합격 여부를 정의해야 합니다. 정격 용량만으로는 이러한 항목 중 어느 것도 입증되지 않습니다. 시험 일정에는 시험 액체, 운전 조건, 샘플링 위치, 계측기, 합격 기준, 출하 전 및 설치 후에 필요한 증거를 명시해야 합니다.

공장 인수 시험(FAT)과 현장 인수 시험(SAT)을 구분하십시오. 공장 시험은 문서화된 조건에서 제작 품질과 성능을 확인합니다. 현장 시험은 설치된 탱크가 실제 배관, 유틸리티, 제어 장치 및 음료 공정과 함께 제대로 작동하는지 확인합니다. 공장에서 물로 시험해도 점성이 높은 시럽의 블렌딩 성능이나 말라붙은 주스 잔류물에 대한 세척 효과를 입증할 수는 없습니다.

견적을 비교하기 전에 시험 배치를 정의하십시오

운전 범위를 확정해야 합격 기준에 의미가 생깁니다. 총 용기 용량과 별도로 최소 및 최대 작업 용량을 명시하십시오. 공정 온도에서의 제품 점도, 원료 간 밀도 차이, 고형분 함량, 투입 순서, 거품 발생 또는 산소 혼입에 대한 제한 사항을 포함하십시오. 탄산 음료의 경우 필요한 압력 조건과 탄산 유지 기준을 명시하십시오.

견적서에 교반기, 외부 재순환 루프 또는 이들의 조합 등 혼합 방식을 명시하십시오. 재순환 방식을 사용하는 경우 펌프, 리턴 노즐 위치, 배관 구성 및 유량 조건을 시험 범위에 포함하십시오. 그렇지 않으면 임시 공장 펌프로 시험한 탱크가 설치된 이송 회로에서는 다르게 작동할 수 있습니다.

대체 액체를 사용할 경우 문서화된 근거가 필요합니다. 용해성 추적 물질을 넣은 물은 액체의 분포를 평가하는 데 유용하지만 분말의 젖음, 과육의 현탁 또는 농축 시럽의 분산 상태를 재현하지는 못합니다. 이러한 작업이 적합성을 좌우한다면 대표 공정 시험을 포함하거나 해당 항목의 합격 판정을 SAT까지 보류하십시오.

샘플링 시험으로 혼합 균일도를 확인하십시오

혼합 성공 여부를 나타내는 측정 항목을 지정하십시오. 시럽 희석에는 가용성 고형분 농도가 적합할 수 있으며, 다른 배합에서는 산도, 전도도 또는 특정 성분 분석이 필요할 수 있습니다. 측정값은 예상되는 차이를 구분할 수 있어야 하며 시험 온도에서 신뢰성이 유지되어야 합니다. 예를 들어 전도도 측정에는 온도 보정이 필요하며, 추적 물질 농도가 계측기의 유효 범위 내에 있어야 합니다.

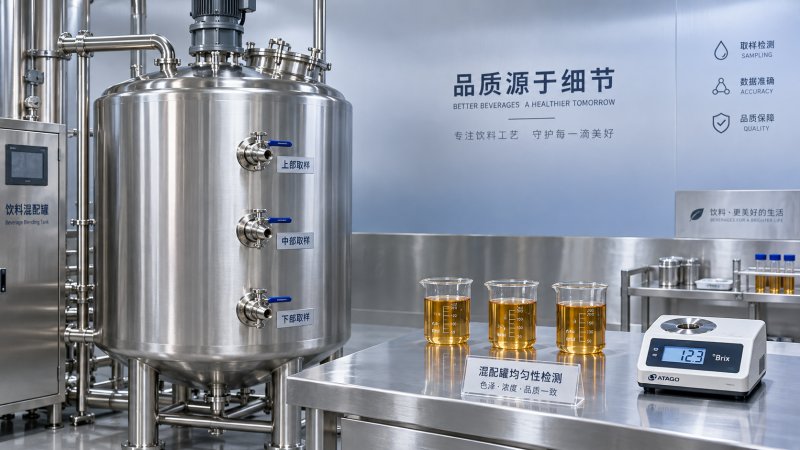

순환 불량을 드러낼 수 있는 위치, 즉 상부, 중간 및 하부와 해당되는 경우 배출구에서 샘플을 채취하십시오. 단일 샘플 밸브로는 해당 지점의 조성만 확인할 수 있습니다. 샘플 채취 방법을 합의하여 정체된 샘플 라인을 피하고, 사각 지대를 감출 만큼 배치에 영향을 주지 않도록 하십시오.

혼합 시간의 시작 시점, 원료 투입 시간이 포함되는지 여부, 샘플링 중에도 혼합을 계속하는지 여부를 정의하십시오. 교반기 속도 또는 재순환 유량, 액체 온도, 충전량 및 투입 순서를 기록하십시오. 작업 용량 범위의 양 끝에서 시험하십시오. 탱크를 가득 채우면 순환 거리가 길어지고, 충전량이 적으면 임펠러의 침수 부족이나 과도한 표면 교반이 드러날 수 있습니다.

합격 기준은 지정된 모든 샘플이 최대 블렌딩 시간 내에 합의된 조성 허용 오차를 충족하도록 해야 합니다. 평균값이 허용 가능하더라도 국부 농도가 허용 범위를 벗어날 수 있습니다. 레시피와 관련된 단위로 허용 오차를 명시하고 측정 불확도를 고려하십시오. 최초 합격으로 보이는 결과가 안정적인지 확인하려면 반복 측정을 실시하십시오.

거품, 산소 혼입 또는 고형물 손상이 제품 품질에 영향을 미치는 경우 별도의 기준과 측정 방법을 추가하십시오. 공정 요구사항에 산소 제어가 포함되어 있다면, 허용할 수 없는 와류를 일으켜 빠르게 균질화한 결과는 불합격입니다.

접근구를 닫기 전에 재료와 제작 상태를 확인하십시오

제품 접촉 셸, 바닥, 노즐 및 기타 습윤 부품까지 추적 가능한 재료 기록을 요구하십시오. 가스켓과 밸브 시트도 재질이 명시되어야 하며 음료 및 세정 약품과의 적합성이 확인되어야 합니다. PMI(양성 재료 식별)를 지정하는 경우 적용 범위를 정의하고 부품 참조 정보와 함께 결과를 보관하십시오.

용접 검사는 내부 마감 상태, 균열, 피팅, 선택한 방법으로 검출 가능한 경우의 불완전 용융, 제품이 고이는 틈새를 다뤄야 합니다. 검사 사진에는 위치 정보가 있어야 합니다. 육안 검사가 필요한 부위와 제작 설계에 적합한 추가 검사가 필요한 부위를 지정하십시오. 용접부를 “검사한다”는 포괄적인 문구만으로는 검사 범위가 명확해지지 않습니다.

표면 마감 합격 기준에는 대표 용접 부위를 포함해 측정 방법과 측정 위치를 정의해야 합니다. 셸을 연마했다고 해서 피팅 뒤쪽이나 맨웨이 주변의 상태까지 확인되는 것은 아닙니다. 지정된 제작 후 세척 및 표면 처리 기록을 포함하고, 조립 후 접근이 불가능해지는 부위는 조립 전에 검사하십시오.

예를 들어, 목록에 있는 15000L 스테인리스 스틸 와인 탱크에는 스테인리스 스틸 304 구조, 냉각 재킷, 회전식 스프레이 볼 및 경사진 바닥이 포함됩니다. 이러한 특징을 고려하면 재질, 재킷, 분사 범위 및 배수 시험이 필요합니다. 발효 및 저장에 관한 설명만으로는 블렌딩 성능을 입증할 수 없습니다. 교반 또는 재순환 작업이 있다면 별도의 사양과 시험이 필요합니다.

용기, 재킷 및 밸브의 누출 시험을 구분하십시오

RFQ에는 각 시험 경계, 매체, 압력 또는 액주, 지속 시간, 계측기 정확도 및 합격 기준을 명시한 서면 누출 시험 절차를 요구해야 합니다. 용기 회로와 재킷 회로는 설계 한계가 서로 다르므로 각 조건에 맞게 시험해야 합니다. 시험 조건은 승인된 설계 및 해당 시험 절차의 범위를 벗어나면 안 됩니다. 대기압 용기를 압력 용기로 취급해서는 안 됩니다.

용접부, 피팅, 맨웨이, 씰 및 연결부의 누출 여부를 기록하십시오. 밸브 차단 성능이 중요한 경우 시트 누출 합격 기준을 외부 누출 기준과 별도로 포함하십시오. 시험 후 영구 변형이 있는지 검사하고, 수리한 부위에 필요한 검사도 정의하십시오.

압력/진공 릴리프 장치는 승인된 용기 보호 요구사항에 따라 검증해야 합니다. 장치가 있다는 사실만으로 충전, 배출, 냉각 또는 세척 중 보호가 충분하다고 입증되는 것은 아닙니다. 설치된 벤트 경로와 잠재적인 유로 제한 사항은 SAT에 포함해야 합니다.

세척 범위를 확인한 다음 잔류물 제거 여부를 평가하십시오

회전식 스프레이 볼은 세척 기능을 제공하지만, 효과는 공급 압력, 유량, 위치 및 장애물에 따라 달라집니다. 합의된 가시성 또는 형광 추적 물질 방법으로 세척 범위 시험을 요구하십시오. 맨웨이 하부, 노즐 내부, 계측기 피팅 및 내부 구성품으로 가려지는 영역을 포함하십시오. 시험 중 세척 장치 입구 조건을 기록하십시오.

세척 범위 시험은 세척액이 표면에 도달하는지를 확인합니다. 잔류물 제거 시험은 지정된 세척 주기가 해당 오염물을 제거하는지 확인합니다. 주스, 시럽 또는 기타 잔류성이 강한 침전물의 경우 대표 오염물, 노출 또는 건조 조건, 세정 약품, 온도, 순환 시간 및 샘플링 위치를 정의하십시오.

적절한 검출 한계를 갖춘 합의된 잔류물 검출 방법을 사용해 합격 여부를 판정해야 합니다. 최종 헹굼수의 전도도만으로 모든 음료 잔류물이 제거되었다고 입증할 수는 없습니다. 미생물학적 검증이 필요한 경우 물리적 청결도 및 분사 범위 시험과 별도로 정의하십시오.

탱크가 의도된 설치 방향에 놓인 상태에서 배수 시험을 포함하십시오. 지정된 배수 시간 후 밸브 내부 공간과 연결 배관을 포함해 액체가 남아 있는 위치를 기록하십시오. 설치 정렬이 잘못되거나 배출구가 높으면 경사진 바닥의 이점이 사라지고 액체가 고일 수 있습니다.

실제 작업에 맞춰 온도 및 제어 시험을 설정하십시오

재킷형 블렌딩 탱크의 경우 초기 온도, 목표 온도, 배치 용량, 시험 액체 특성, 유틸리티 입구 온도 및 유틸리티 유량을 지정하십시오. 합격 기준이 냉각 시간, 가열 시간, 온도 균일도 또는 이 세 가지 모두에 해당하는지 합의하십시오. 유틸리티 조건을 명시하지 않은 온도 결과는 의미 있는 비교 근거가 될 수 없습니다.

설치된 온도 측정값을 교정된 기준 계측기와 비교하고, 층화가 예상되는 위치에서는 추가 샘플을 채취하십시오. 센서 정확도와 배치 균일도는 별개의 결과입니다. 프로브가 정확하게 교정되어 있어도 대표성이 없는 위치에 있을 수 있습니다.

기능 시험에는 설치된 제어 시퀀스, 경보 및 관련 인터록을 포함해야 합니다. 예를 들어 허용된 액체 수위보다 낮을 때 교반기가 작동하지 않도록 하고 센서 고장 시 정의된 대응이 이루어지는지 확인하십시오. 실제 장비의 반응과 복구 조건을 기록하십시오.

합격 증빙 및 문제 처리 절차를 RFQ에 포함하십시오

견적, 제작 및 시운전 과정에서 시험 의무를 명확히 관리할 수 있도록 합격 판정표를 사용하십시오.

어떤 시험의 불합격이 출하 또는 최종 인수를 보류하는지, 시험 재료를 누가 제공하는지, 시정 조치 및 재시험 비용을 누가 부담하는지 명시하십시오. 편차는 결과에 미치는 영향과 함께 기록하도록 요구하십시오. 합의된 불합격 사항을 모두 해결한 뒤 최종 인수를 진행하고, 수정 도면 및 시험 기록이 납품 장비와 일치하는지 확인해야 합니다.
